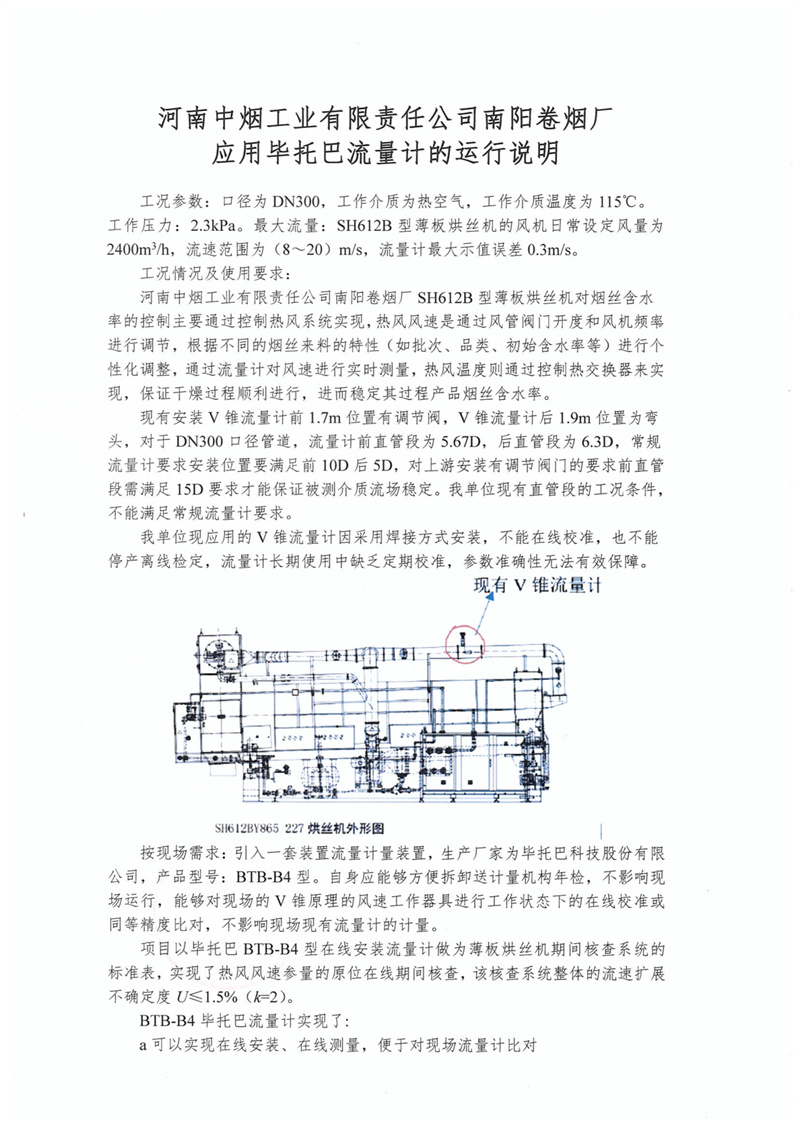

毕托巴流量计河南中烟工业有限责任公司南阳卷烟厂应用案例

工况参数:口径为DN300，工作介质为热空气，工作介质温度为115℃。工作压力:2.3kPa。最大流量:SH612B型薄板烘丝机的风机日常设定风量为2400m³/h，流速范围为(8～20)m/s，流量计最大示值误差0.3m/s。

工况情况及使用要求:河南中烟工业有限责任公司南阳卷烟厂SH612B型薄板烘丝机对烟丝含水率的控制主要通过控制热风系统实现，热风风速是通过风管阀门开度和风机频率进行节，根据不同的烟丝来料的特性(如批次、品类、初始含水率等)进行个性化调整，通过流量计对风速进行实时测量，热风温度则通过控制热交换器来实现，保证干燥过程顺利进行，进而稳定其过程产品烟丝含水率。现有安装V锥流量计前1.7m位置有调节阀，V锥流量计后1.9m位置为弯头，对于DN300口径管道，流量计前直管段为5.67D，后直管段为6.3D，常规流量计要求安装位置要满足前10D后5D，对上游安装有调节阀门的要求前直管段需满足15D要求才能保证被测介质流场稳定。我单位现有直管段的工况条件，不能满足常规流量计要求。我单位现应用的V锥流量计因采用焊接方式安装，不能在线校准，也不能停产离线检定，流量计长期使用中缺乏定期校准，参数准确性无法有效保障。
